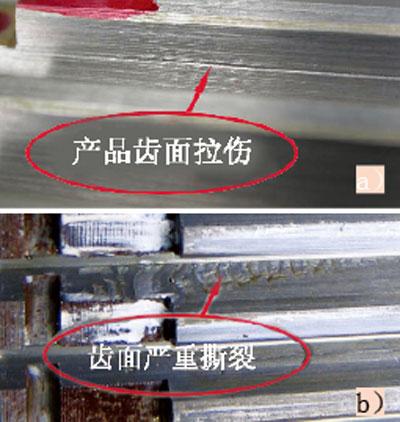

图1  常见的拉削缺陷

　　针对拉削加工中常见的拉削缺陷，对影响的主要因素从理论上进行分析，总结出常见拉削缺陷的判断方法，提出相应改进措施，使切削效果得到明显改善。

　　在批量生产中，“以拉代插”工艺已普遍应用于渐开线内花键的加工，但拉刀价格昂贵，故拉削质量的好坏、效率的高低和拉刀寿命的长短等，都直接影响到产品质量及生产成本。

　　变速器零件中，带内花键的零件多数是同步器零件，其材料为低碳合金钢，特点是硬度低，韧性高。坯件预处理采用等温正火工艺时，实际硬度在126～145HB之间。

　　常见缺陷及影响因素

　　生产中常出现的拉削缺陷（如图1）分为两种：一种是加工质量达不到要求，即加工表面局部产生划痕，严重时出现啃伤现象；另一种是拉刀的非正常磨损。以下对其进行详细分析。

　　1. 拉削时产品表面产生局部划痕或啃伤的主要原因及分析

　　（1）切削齿升量过大

　　当拉刀齿升量过大时，因切屑较厚引起变形范围大，在切屑被剥离的部位，会产生较深的裂纹。由于厚切屑不易卷曲，因此常呈瓦块状卡在容屑槽内，极不容易去除，在拉下一件产品时，就会划伤已加工表面。如工件材料为20CrMnTi时，拉刀的齿升量取0.06，则拉削情况正常。而对含碳量低于0.2%低碳合金钢，当设计齿升量为0.06时，就会出现铁屑不卷曲，卡在容屑槽内的现象，使清理变得困难，影响了生产效率，提高了加工成本。

　　（2）齿升量不均匀

　　当拉刀刃磨得不好，使齿升大小不均匀时，会造成有的切屑太厚，有的太薄。切屑太厚，易在花键齿侧产生挤裂现象，而留下一道道的深沟（如图1-a），严重时甚至出现啃伤。

　　（3）容屑槽形状不正确

　　容屑槽是由一段直线与圆弧R光滑连接形成。当前角与R一定时，其直线段的长度也随之确定。容屑槽形状不正确时，直线段过短时切屑不易卷曲，过长或连接不够光滑时，则切屑不能顺利地卷曲，在容屑槽内产生不正常的挤轧，从而影响拉削表面的粗糙度。

　　（4）工件材料及坯件硬度

　　加工表面粗糙度与工件自身的材料有很密切的关系。硬脆材料比韧软材料拉削出来的光洁度要好些。韧软材料的工件，拉出来的表面比较粗糙，有时还出现被刀齿啃掉的凹坑，或在出口处带有很多切屑未脱落的毛刺飞边，最严重的是撕裂现象（如图1-b）。

　　含碳量低于0.2%及硬度低于160HB的合金钢，韧性很大，切屑容易粘附在刀刃上，切削时产生很大的摩擦，影响加工表面质量。

　　材料相同的工件，由于金相组织不同，其加工质量也有差别。晶粒大的，表面粗糙度较差。故对韧性大的工件，应在拉削前用热处理方法来提高硬度及改善金相组织，尽可能地满足拉削条件，提高拉削的经济性。
