我们在设计一种新型数控落地加工中心时．用户要求增加自动上附件功能由于主机方滑枕截面尺寸小，可利用空间有限，而附件夹紧所需夹紧力大，为此，我们设计了一种新型的附件自动夹紧机构。这种夹紧机构是利用斜面机构的力放大原理实现的。经过多年用户生产实践证明，这种机构达到了预期的效果，满足了加工的需要。

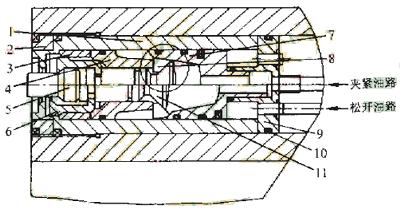

　　1.导向套 2.锁紧螺毋 3.隔套 4.定位套 5.附件拉钉 6.夹爪 7.活塞 8.楔块 9.油缸 10.密封圈 11.拉钉　　图1 夹紧机构结构图

　　1 结构及工作原理

　　夹紧机构的结构如图1所示。

　　需夹紧附件时，夹紧油路加压，推动活塞7向左移动(楔块8应做成三瓣以上)。这样，在活塞7的推动下，楔块8向下移动，推动拉钉11、夹爪6(应做成两瓣以上)向右运动，锁紧附件的拉钉5，实现附件自动夹紧功能。需松开附件时，松开油路加压，迫使活塞7、楔块8及拉钉11作相反运动，致使夹爪6张开，实现附件的松开。

　　在夹紧、松开过程中，楔块8起着至关重要的作用，它的设计合理与否，将直接关系到该机构成功与否。在设计时应特别注意。

淘宝网女装非常好哪种防晒霜好有效的补水护肤品排行榜卸妆什么面部美护好用很好改善记忆哪个好
　　图2 楔块放大图

　　2 楔块的设计

　　如图2，假设楔块与活塞之间的夹角为a，楔块与拉钉之间接触面的倾斜角为b。这两个角度的大小将直接影响夹紧机构的性能，设计时需要特别注意。

　　设计a角时，希望a越小越好．这样夹紧油路只需提供很小的压力就可以在楔块8上产生非常大的正压力。但由于夹爪夹紧、张开所需行程的限制，a不可能选得太小，而必须大于自锁角。

　　设计b角时，则希望它越大越好，这样只需很小的正压力就可以产生很大的轴向拉力。但如果b角太大，拉紧夹爪的行程势必很大，这样就不能产生反程自锁。所以，在设计此楔块时，应在满足夹紧力和空间允许的情况下，使松开和夹紧油路的压力尽可能一致。

　　另外，楔块首先要整体加工，楔块与定位套之间、楔块与拉钉之间、楔块与活塞之间的接触面要充分研磨，然后平均分成3瓣，确保有效密封，避免压力损失。同时，楔块要选择强度高、韧胜好、耐磨性强的合金材料。

　　这种附件自动夹紧机构与其它结构形式相比具有以下优点：(1)夹紧安全、可靠、快速；(2)结构简单、紧凑，占用空间小；(3)夹紧、松开所需油压小、而产生的夹紧力十分大；(4)拆卸维修十分方便(通过锁紧螺母2，就可以将其方便地从主机方滑枕前端拆下来)。
