摘　要:本文以Visual C++6.0为开发环境，进行编程计算完成了蜗轮滚刀的参数化设计, 以AutoCAD2004绘图软件提供的Auto Lisp语言完成了蜗轮滚刀工程图的自动绘制,实现蜗轮滚刀的计算机辅助设计。
　　关键词:   AutoCAD,　蜗轮滚刀,　计算机辅助设计

　　1 引言

　　当今社会是科学技术高速发展的社会,特别是近几年,计算机电子技术取得了巨大进步给传统的机械制造行业带来了巨大的影响。在产品的研发过程中设计工作愈来愈复杂,使得传统的设计方法已不适应现代化的需要,蜗轮滚刀作为一种复杂刀具,它是用来加工蜗轮的专用刀具,它的外观与齿轮滚刀很相似,在设计上也有许多相同之处,但是,蜗轮滚刀却有它白己的特点：它的基本蜗杆类型和原始尺寸都必须与原始蜗杆相同,与齿轮滚刀相比它是一种更为专用的刀具,一种齿轮滚刀可以加工相同模数不同齿数的齿轮,而蜗轮滚刀只能加工相同直径系数的蜗轮。采用人工设计时,计算工作量大,设计结果不理想,往往需要多次验算,而且周期长,最后得到的不过是一个可行结果,而不是优化结果。因此,有必要在设计过程中引人计算机辅助设计(CAD)技术，以减轻设计人员的工作量,提高设计速度与精度并优化设计。使用时只需简单操作即可获得较为满意的设计结果。因此研发蜗轮滚刀CAD系统有很大的经济和现实意义。它是提高产品设计质量、缩短开发周期、大幅度提高劳动生产率的重要手段;是企业提高创新能力和管理水平,增强市场竞争力和参与国际竞争的必要条件。

　　2 软件运行环境

　　1）操作系统：Windows xp Sever
　　2）开发语言：VC++6.0
　　3）开发平台：AutoCad2004
　　4）数据库  ：Access 2003

　　3 软件总体结构

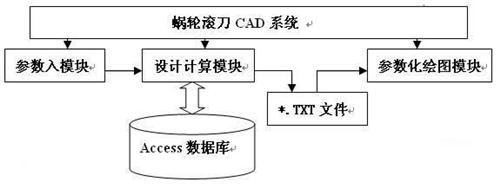

　　蜗轮滚刀CAD软件设计主要目的是为了解决刀具设计过程中繁琐的重复计算,系统的结构如下图示：

　　图1 总体结构图

　　3.1.1 参数输入模块

　　主要完成原始参数的输入,利用目前流行软件VC++6.0了采用对话框的方式进行人机界面的交互,用对话框输入,具有准确,高效,简化用户的交互操作等特点。

　　3.1.2 设计计算模块

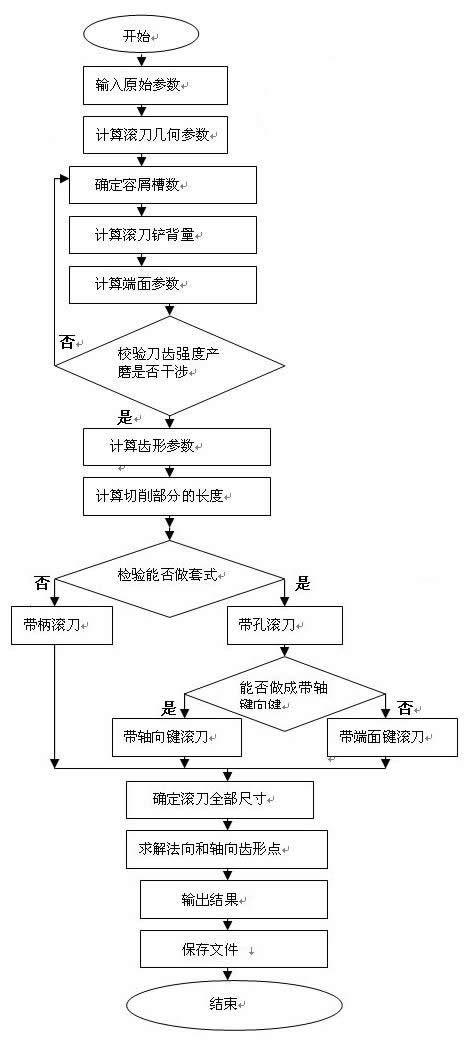

　　系统在获得所需的设计条件后,由该模块完成蜗轮滚刀的设计计算,确定蜗轮滚刀基本参数：容屑槽数ZK,铲削量K与K1,容屑槽其它参数,校验刀齿强度和铲磨干涉,确定滚刀结构型式齿形尺寸,滚刀其它结构尺寸等通过建立表处理函数对相关表操作,搜索所需数据;也需从自定义函数库中调用有关函数进行设计计算;刀齿强度和铲磨干涉校验则调用专门的模块,采用计算计算的方法做出判断,并显示结果,如果刀齿强度不够或铲磨干涉,则会修正有关参数,重新设计,直到通过校验为止.在该模块还要完成蜗轮法向齿形及轴向齿形点的求解，完成滚刀所有参数及法向齿形和轴向齿形点文件的保存其流程如下：

　　图2 计算模块流程图
