　　成形车刀是主要加工回转体零件内、外成形面的专用工具。其切削刃形状根据所加工零件的轮廓形状设计，并由它将零件的轮廓形状一次加工成形。

　　特大型深沟球轴承沟道一般采用普通的沟成形车刀加工，沟道曲率半径R在25mm以下时较易满足套圈对车加工工序质量的要求，而对于R>25mm的沟道，由于加工中成形车刀工作刀刃加宽，切削阻力大而使成形车刀产生自激振动，切削力大也易使刀架、轴承及其他结合件之间产生间隙，降低机床工艺系统的刚度，引起切削状态的波动，显然成形车刀已无法完成正常的切削运动。为了解决这一生产中的难题，经过反复试验和设计，研制出特大型深沟球轴承沟道用转刀，如下图所示，为了既能加工外圈沟道又能加工内圈沟道，设计出了对称分布的可装夹两个方向车刀的刀夹齿轮。御淑堂眼霜女士护肤品排行榜卸妆什么减肥药比较好面膜什么基础油好用防晒固体香膏哪个好

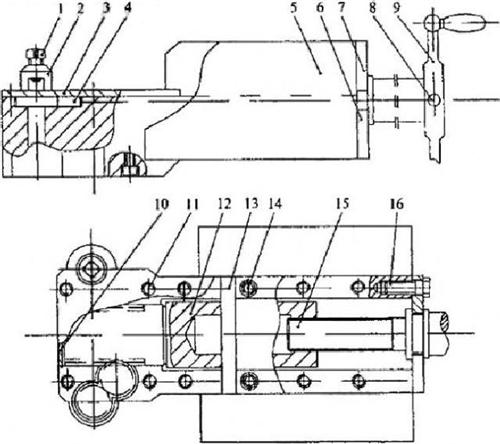

　　1.螺钉M12 2.刀夹齿轴 3.盖子 4.齿轮 5.刀体 6.下挡块 7.上挡块 8.销子 9.手柄 10.端盖 11.螺钉M6 12.双面齿条 13.压盖 14.螺钉M8 15.螺杆 16.联接螺钉

　　特大型深沟球轴承沟道用转刀示意图

　　加工时，将车刀放在刀夹齿轴的方孔内，用螺钉1压紧。根据沟道曲率半径确定车刀刀尖距刀夹齿轴轴线的距离，然后将刀夹齿轴的轴线对准套圈宽度的1/2处，转动手柄，通过螺杆驱动双面齿条移动，双面齿条的移动带动与之啮合的齿轮和刀夹齿轴转动，从而带动装夹在刀夹齿轴上的车刀进行切削运动，可通过机床刀架的不断进给来加工出合格的沟道。
