棒材零件的车铣六面加工

随着产品的多品种、少批量加工需求以及零部件的日趋复杂化，高效加工高精度零部件已成为一大主攻方向。

　　魅力独具的复合加工方式

　　综观当今数控机床的发展趋势，复合加工是发展势头很猛的一个方面，它不仅表现在金切方面，成形和电加工也有很多创新，甚至将激光与超声波加工等先进工艺方式也包涵进来了。

　　就金切机床而言，自上世纪90年代奥地利WFL公司发明车铣复合加工中心以来，该技术红火得不可收拾。

　　日本马扎克（MAZAK）提出的口号是“Done in one”，即在一台机床上要完成所有的工艺加工。德国埃马克（EMAG）公司首创的倒立加工中心，将轻型回转体零件一下子就可完成铣、车、镗、铰乃至滚、磨等多工序复合加工。德国RODERS公司将高速铣削与激光堆焊结合在一起，以完成模具的修复工作。在中国，北一机、渖阳机床、大连机床、秦川机床、青海机床等制造企业，也都根据零件的工艺要求，先後开发出铣车、车铣、车磨、铣磨等不同品种的复合加工机床。

　　在机床业界，如何完成六面体零件的全自动加工，一直是一个备受关注的课题。

　　然而在当前条件下，由於装夹平面的限制，夹紧至少需两次。随着工业机器人的出现，我们可以通过机械手，将尚未完成全部加工的中型零件提起来、翻个身之後继续加工，或是将其安置在另一台机床上加工。但是，铣车复合加工中心的诞生，已经使得轻型类棒材零件的自动六面加工成为可能。

　　众所周知，产品的多品种、少批量以及零部件的日趋复杂，使得高效加工高精度零部件成为机床业界的重要主攻方向，复合加工机床也因其能通过两次装夹实现在一台机床上完成从毛坯至成品的全部加工，而倍受青睐。

　　具体而言，复合加工这种多工序加工工艺的优点在於，能省去多次装夹的定位时间及辅助时间，也大幅减少了因多次定位所造成的误差积累，从而使工件可达到更高的精度要求；同时，由於复合加工机床可替代多台传统机床，这不仅能减少在车间的占地面积，也省却了中间仓库和半成品堆放场地，使得管理工作量大大降低，故而既减少了投资，又降低了成本。

　　棒材零件多工序自动加工

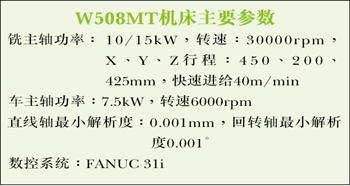

　　瑞士威力铭-马科黛尔(Wellemin-Macodel)公司专业生产多轴联动加工中心，其推出的W508MT铣车复合加工中心，是棒材零件多工序自动加工的一个范例。这是一台斜楔式床身型车铣复合加工中心，图1为其结构图。

　　为了更清楚地说明其运动方式，我们还是先回顾一下《ISO 841:2001》中，国际上对数控机床坐标轴运动方向的命名。在直角坐标体系内，任何一台数控机床，无论是车、铣、磨、钻等，其主轴轴线规定命名为Z，而其余两个直线轴方向就是X和Y。那麽围绕这X、Y、Z转动的三个回转轴，就称为A、B、C。而在平行於X、Y、Z三个直线轴的方向上运动的其他直线轴，则称之为U、V、W。

图1 W508MT的结构图
