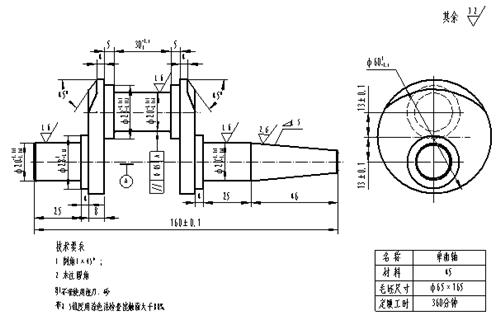

一、技术要求与工艺分析（图1）

图1

　　1、主要技术要求：

　　（1）外圆共三处，共4处，共2处。

　　（2）长度25mm共2处,4mm共4处,8mm、5mm、300+0.1、46mm、160±0.1mm各1处。

　　（3）45o角两处。

　　（4）形位公差 的偏心外圆与轴线的平行度误差为0.05mm。

　　2、工艺分析：

　　在机器中由回转运动转变为往复运动，往往是由偏心机构或曲轴来完成的；偏心工件和曲轴一般都在车床上加工。

　　偏心工件、曲轴与外圆车削有很多共同点，但是偏心工件和曲轴又有它的特殊点，这就是工件的外圆和外圆之间的轴线平行而不相重合。工件的外圆轴线平行，这一现象即称为“偏心”，这两处轴线之间的距离称为“偏心距”。

　　车偏心和车其它工件一样，加工方法不是一成不变的，而是按照工件的不同数量，形状和精度要求相应地采用不同的方法。

　　首先要考虑零件的形状、尺寸精度和公差要求，选择合适的加工工艺。因此，事前的工艺分析一定要准确，当然可靠的加工方法和步骤也是至关重要的。

　　（1）偏心工件的形状全靠车削加工出来，因此，应慎重考虑，必须选择好加工工艺与加工步骤。

　　（2）偏心工件可采用两顶尖装夹车削的方法。为了保证偏心外圆与轴心线的平行度和其它相关精度要求，车削偏心部分时，车刀必须要有足够的强度。要注意：硬质合金车刀在车削时易被碰坏，车偏心工件时顶尖受力不均匀，前顶尖容易损坏或移位的现象。因此，必须要经常检查。

　　（3）在用两顶尖顶车偏心工件前，首先用三爪自动定心卡盘夹住工件一端外圆，车削工件另一端的平面后钻中心孔，一夹一顶装夹车削外圆至尺寸要求，长度尽可能车得长些。调头再用三爪自动定心卡盘夹住已加工外圆，定好工件的总长，平端面、钻中心孔，工件两端面的表面粗糙度应达到要求。

　　二、加工难点及解决方法：

　　1、偏心工件中心孔的加工质量对工件的加工精度影响很大，偏心工件两端各对中心孔的位置要求一一对应，如果两端中心孔不在同一直线上，造成轴线歪斜，或中心孔表面加工不圆整、不光滑；都会严重引起曲轴工件加工后的形状误差和位置误差。所以，精度要求较高的偏心工件，中心孔一般都应在精度较高的坐标镗床上加工。

　　2、在两顶尖上装夹偏心工件，由于工件外圆上的受力点分布不均匀，会使装夹不牢固，开车后或切削加工中将产生较大的离心力和冲击振动，会使工件出现不圆度和工件外圆切削振动等，甚至会发生严重事故。

　　3、加工较长的曲轴工件时，最突出的矛盾是工件刚性差，回转不平衡，容易变形，加工较困难；曲轴加工后用支撑螺钉支撑的方法可增加工件刚性，减少变形和振动；但一定要注意顶尖和支撑螺钉不能顶得过紧，过紧会使工件弯曲变形；若支撑螺钉顶得太松则起不到支承作用，加工中螺钉容易飞出来发生事故。

　　4、偏心工件装夹后，原中心线已偏移一定距离，为了防止打坏车刀产生事故，进刀切削时应先从工件最高点开始。

　　5、检查偏心距e时，工件应在顶在两顶尖间打百分表测量。（百分表上的最大读数-最小读数=2e），如果百分表量程不够，可加块规或在高度游标尺上安装百分表和测量。

　　6、车削偏心工件，切削速度不宜选得过高，车刀前角与后角不宜磨得过大。

　　7、车偏心工件时顶尖受力不均匀，前顶尖容易损坏或移位。因此必须经常检查并保证两顶尖处在有摩擦力又有间隙的状况。

　　8、注意调整车床主轴的间隙，特别是当车床精度较差时，更显得重要。
