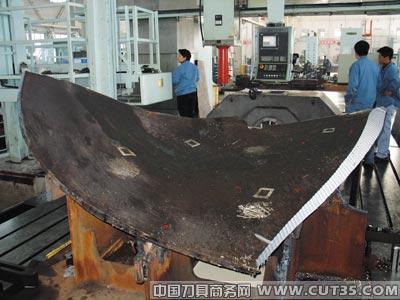

图1  选择尺寸较大的叶片毛坯为铸件

　　哈尔滨电机厂有限责任公司始建于1951年，是生产大、中型发电设备、大中型交直流电机及配套控制设备的重点企业。主要产品有：水轮机、水轮发电机、汽轮发电机、电站主机配套的控制设备和大中型交直流电机等几大类。与德国西门子公司、美国西屋公司、日本日立公司、法国阿尔斯通公司、瑞士ABB公司等12个国家30多家企业有合作关系，是一家具有年产5000MW汽轮发电机、2500MW水轮发电机组和600MW交直流电机生产能力的国有大型企业。目前为长江三峡、葛洲坝等大型水利工程提供水电机组。

　　水轮发电机叶片的铣加工一直是影响叶片加工效率的瓶颈，由于叶片毛坯为铸件，尺寸较大(图1)，裙边加工余量最大达到70mm左右，而且加工余量不均匀。产品要求叶片裙边都是扭曲曲面结构，一般都要在5轴或3轴联动的数控龙门铣上加工，加工前叶片毛坯通常焊接在专用的胎具上，加工后再切割下来。原工艺方法采用玉米铣刀加工，通常选用直径80mm左右的玉米铣刀，刃长在130mm左右，切削速度Vc=80-120m/min，进给速度Vf=300-600mm/min，每次径向加工量在10mm左右，一般加工一个叶片需要1～2日的时间，加工效率较低，而且由于机床价格昂贵等原因，五轴联动的数控龙门铣床数量少，工时费用高，更加大了叶片的加工成本。为了解决这一困难，山高采用自己研发的插铣刀，不但提高了叶片的加工效率，而且实现在三轴联动的数控龙门铣床上加工，大大地降低了叶片的加工成本。现在采用山高的R220.79-8160-40插铣刀，加工时间缩短到5~6h，提高加工效率达到四倍以上，使叶片的加工时间明显缩短，同时也扩大了零件的加工范围。左旋肉碱有用吗化妆水薰衣草精油品牌护手卸妆油排行榜去黑头什么身体护理好用有效仿晒美黑哪个好

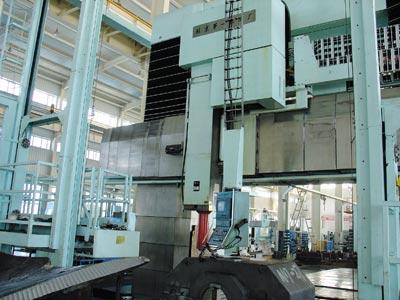

图2  三轴联动数控龙门铣床

　　叶片的加工材料通常为1Cr13等马氏体不锈钢，由于铸造原因加工余量不均匀，铣削时冲击比较大，叶片裙边的加工量有50~70mm左右，针对上述情况刀盘采用直径160mm的R220.79-8160-40插铣刀，该插铣刀共有16个齿，有效齿数为4，刀片全部安装在底部端面上，最大径向切削量可以达到80mm，最大步进量（ap）为40mm，这样可以保证一次把叶片裙边70mm余量全部切削完。刀片采用SCET120612T-M14，T250M和SCET120612T-M14，620470两种牌号刀片组合使用，620470牌号是山高最新研法的CVD涂层刀片，主要应用在不锈钢和高温合金的加工，能够承受更高的切削速度。由于在同样的转数下刀盘的最外层的切削速度高于内层，安装时将620470牌号刀片放在最外层（4片），其余12片安装T250M牌号刀片，主要考虑到620470牌号的刀片比T250M刀片更耐磨，可以承受更高的切削速度，使刀片的使用更合理优化。加工参数是：Vc=200m/min、fz=0.1mm/t、ap=30mm、ae=70mm，机床是三轴联动数控龙门铣床（图2）。

　　由于三轴联动的数控龙门铣床在国内使用比较普遍，因此很容易寻找到加工合作伙伴，缓解了厂内五轴数控龙门铣床的加工压力，同时也使加工效率大大提高。目前，插铣加工方式已经应用到其他零部件加工上。
