物理气相沉积技术 (PVD) 常被用在切削刀具上，以延长刀具的使用寿命及提高其硬度。当然，不同的应用情况都有其特定的涂层，能够达到最好的应用效果。

　　一般情况下，AlTiN是常见的刀具涂层。对于一些特殊的加工材料，Al2O3涂层能够取得更好的效果。

　　在加工过程中，切削刀具将承受几方面的损伤，如切削热、高压、磨损和热振荡。刃口的温度将超过1000℃。这种极端的热量将破坏刀具材料各成分的结合力及其他成分，还有可能导致刀具和被加工材料间发生有害的化学反应。磨损是切削过程中始终发生的情况，刀具和被加工材料间的接触面将承受大于140bar（1bar=0.1MPa）的压力。热振荡：刀具的快速加热和冷却是加工过程中非常普遍的情况；在切削过程中，刀片被加热，当刀片离开切削面时，刀片被冷却。机械振荡在加工断续表面时经常发生。根据具体操作和被加工工件的情况，机械振荡有时扮演着车削加工的角色。粘连磨损经常发生在被加工材料粘连在刀具表面的情况下（形成积屑瘤，图1）。

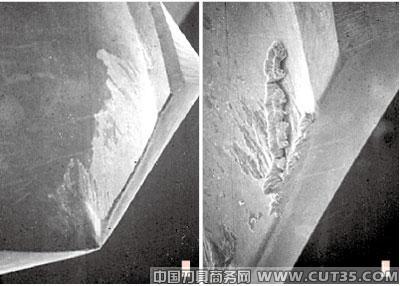

图1  a：没有积屑瘤；b：明显积屑瘤

　　为了解决上述这些在切削过程中不利因素的影响，许多切削刀具都通过在PVD设备内的电弧沉积技术沉积了一层AlTiN涂层。AlTiN类的涂层主要应用在干式高速切削加工中，具有很多的优点，如高硬度（HV>30GPa），很好的耐磨损性能，很好的耐高温氧化性（850℃），以及低的热传导性。
