选择华菱超硬最新刀具BN-K1牌号和BN-S20牌号加工高硬度铸件效果凸显

放大字体  缩小字体 发布日期:2015-02-05 来源:数控刀具 浏览次数:863


  一、华菱超硬刀具加工高硬度铸件前的简要分析

  高硬度铸件分为高硬度铸铁和高硬度铸钢,以下在加工高硬度铸铁和高硬度铸钢件前做一个简单的分析。

  (1)高硬度铸铁

  ①某些工件单件加工时间长,刀具走不到头就已经磨损导致工件返工,影响加工效率。

  ②铸件夹砂,气孔,白口等原因造成刀具经常崩刃,甚至出现“扎刀!工件表面形成严重接刀痕甚至造成报废。

  ③补焊过的毛坯件如铸铁、铸钢之类,焊缝部位硬度高,刀具经过焊接点时损害严重。

  ④耐磨铸件本身材质硬度高,如高猛钢、高铬铸铁,冷硬铸铁等工件。

  (2)高硬度铸钢

  高硬度合金钢车削时,由于工件硬度高,产生的切削热量大,切削力大;造成硬车刀具磨损过快,或者刀尖容易崩损的现象。华菱超硬结合以往车削高硬度合金钢的经验,在CBN刀片选择及切削参数方面给予以下建议。

  二、华菱超硬加工高硬度铸件的立方氮化硼刀具牌号和性能优势

  (1)加工高硬度铸铁的立方氮化硼刀具和性能优势

  BN-K1牌号:粗、精加工HRC40以上的高硬度铸铁件,如冷硬铸铁,高铬铸铁,抗磨白口铸铁等,典型零部件有工业泵,叶轮,衬板,轧辊等。是目前加工高硬度铸铁最有效的刀具。

  BN-K10牌号:精加工高硬度铸铁件可选择BN-K10牌号,可高速切削,工件表面粗糙度达到Ra0.8,效果俱佳。

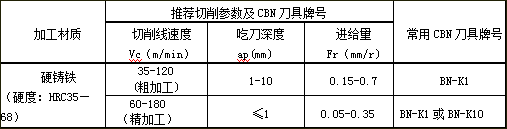

BN-K1牌号和BN-K10牌号加工高硬度铸铁的切削参数表
选择华菱超硬最新刀具BN-K1牌号和BN-S20牌号加工高硬度铸件效果凸显

  (2)加工高硬度铸钢的立方氮化硼刀具和性能优势

  BN-S20牌号:粗精车HRC45—79硬度的高硬度合金钢合金钢。如对热处理后高硬度W18Cr4V高速钢,Cr12MoV模具钢,GCr15滚动轴承钢,9SiCr工具钢,20Cr,15CrMo,65Mn合金钢材质。也可对铸态耐磨合金钢ZGMn13进行进行拉荒粗车,可对热处理高硬度合金钢进行大余量粗车加工进行修复,能承受强断续切削,是目前广泛受用户使用的一种超硬刀具。BN-S20牌号CBN刀片产品实例如下:

  BN-H20牌号:适合高速精车HRC45—HRC68硬度的高硬度合金钢,如对,40CrMo,20CrMnTi齿轮热后硬车削;BN-H20采用陶瓷基结合剂,导热率更高,适合对热处理后高硬度合金钢工件如淬硬钢,氮化钢,渗碳钢等进行高速精加工。BN-H20牌号CBN刀片产品实例如下图:

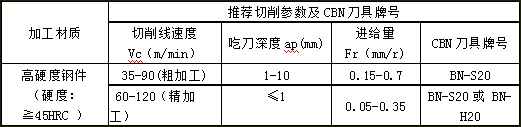

华菱超硬加工高硬度合金钢的切削参数及使用说明:
选择华菱超硬最新刀具BN-K1牌号和BN-S20牌号加工高硬度铸件效果凸显

  高硬度度合金钢包含但不局限于淬火钢和耐热合金钢材质,譬如模具材料最常用的合金钢3Cr2Mo,4Cr5MoV1Si合金钢,硬度一般在HRC45——HRC68之间,部分氮化钢在HRC65以上。

  在加工此类高硬度合金钢时,如果加工余量大于0.5mm常采用BN-H20牌号,合金钢加工余量大需要粗精车一把刀加工时采用BN-S20牌号。

  三、华菱超硬立方氮化硼刀具加工高硬度铸件的案例

  (1)华菱超硬立方氮化硼刀具BN-K1牌号加工高硬度铸铁工业泵叶轮案例:

选择华菱超硬最新刀具BN-K1牌号和BN-S20牌号加工高硬度铸件效果凸显

  加工材料:高铬白口铸铁Cr26;

  加工工件:渣浆泵叶轮;

  刀具牌号:BN-K1;

  切削参数:vc=75m/min,ap=5mm,fr=0.1mm/r;

  加工方式:干式切削。

  加工效果:华菱超硬刀具BN-K1牌号切完一个工件后没有产生断裂破碎,一片刀片相当于25片陶瓷刀片,充分展现了其耐热抗冲击性能,不仅大大降低了刀具的使用成本,而且使生产效率提高了5倍。

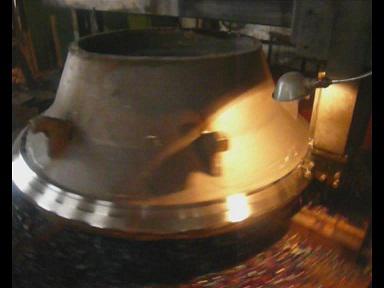

  (2)华菱超硬刀具BN-S20牌号加工高硬度铸钢件破碎机案例

选择华菱超硬最新刀具BN-K1牌号和BN-S20牌号加工高硬度铸件效果凸显

  加工材料:高锰钢;

  加工工件;破碎机零部件

  刀具牌号:BN-S20;

  切削参数:ap=7.5mm,Fr=0.3mm/r;Vc=80m/min;

  加工方式:干式切削。

  加工效果:与硬质合金刀具相比:在华菱刀具BN-S20牌号的切削速度是硬质合金刀具的2倍,吃刀深度是硬质合金刀具的2倍,华菱超硬刀具BN-S20牌号是硬质合金刀具的12倍。

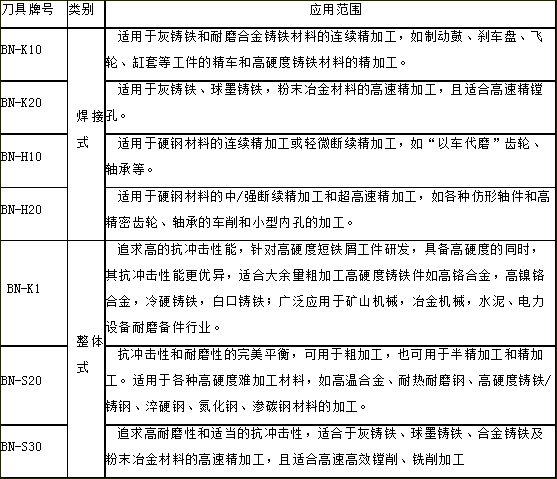

  四、华菱超硬加工高硬度铸件的刀具牌号汇总及应用范围

选择华菱超硬最新刀具BN-K1牌号和BN-S20牌号加工高硬度铸件效果凸显

  延伸阅读:华菱提供如下难加工材料和高效率加工方面的刀具产品及解决方案:

  1,高硬度铸铁/铸钢的加工,如:高铬铸铁、白口铸铁、镍硬铸铁等高硬度合金铸铁,高锰钢等耐热耐磨钢的粗加工和精加工【可拉荒粗车有夹砂、气孔的铸件毛坯】

  2,热处理后的高硬度工件加工,如:淬硬轴承钢、渗碳钢、氮化钢、工具钢、模具钢热后硬切削,可断续切削【刀片的韧性和耐磨性能优异;单边背吃刀量ap可达7.5mm,可加工HRC45-HRC79之间的高硬度钢件】

  3,其他难切削材料类:高温合金、粉末冶金,难熔合金及碳化钨,镍基,钴基合金的加工以及热喷涂喷焊件的硬面加工【可订做非标,来图来样加工】

  4,普通灰口铸铁、珠光体球墨铸铁的高速切削【刀具寿命是合金刀具寿命的10-20倍】
